FVE Sestava pro ohřev vody 3,5Kw Solar Boost PRO MPPT - zapojená na nehořlavé desce

novinka

Číslo produktu:	.SIBE3500TUV
naše cena bez DPH :	11 562 Kč (459 EUR)
naše cena s DPH (21 %):	13 990 Kč (556 EUR)
do košíku: ks

Kompletní specifikace

Kompletní specifikace:

Tento set obsahuje vše potřebné k realizaci ohřevu vody a vytápění o maximálním výkonu 3,5kW. Vše je již zapojeno a připraveno na spuštění včetně DC a AC rozvaděčů. Provedete jen instalaci zařízení na zeď a připojíte přívod od panelů.

Toto zařízení neobsahuje solární panely a kabeláže mezi panely a tímto zařízením.

K této sestavě již jen připojíte plus a mínus od panelů a je sestava plně funkční.

Veškerá elektronika je instalována na nehořlavé desce o tloušťce 20mm a velikost zapojené desky je 625x625mm

Na toto zařízení je ideální připojit 5-6 kusů FVE solárních panelů (2200 až 3300kWp). S výběrem vhodných panelů Vám rádi pomůžeme. Dejte nám vědět jaké panely máte a my Vám potvrdíme, zda jsou vhodné.

UPOZORNĚNÍ:
Zařízení smí instalovat pouze oprávněná osoba, která má osvědčení z vyhlášky č. 50/1978 Sb. Při nesprávném zapojení a neznalosti se zařízením, může dojít k nežádoucím komplikacím. Svěřte tuto práci odborníkovi. Před uvedením do provozu je potřeba provést výchozí revizi celé FV elektrárny.
K tomuto zařízení dodáváme všechny potřebné certifikáty CE a kusové zkoušky všech komponentů.

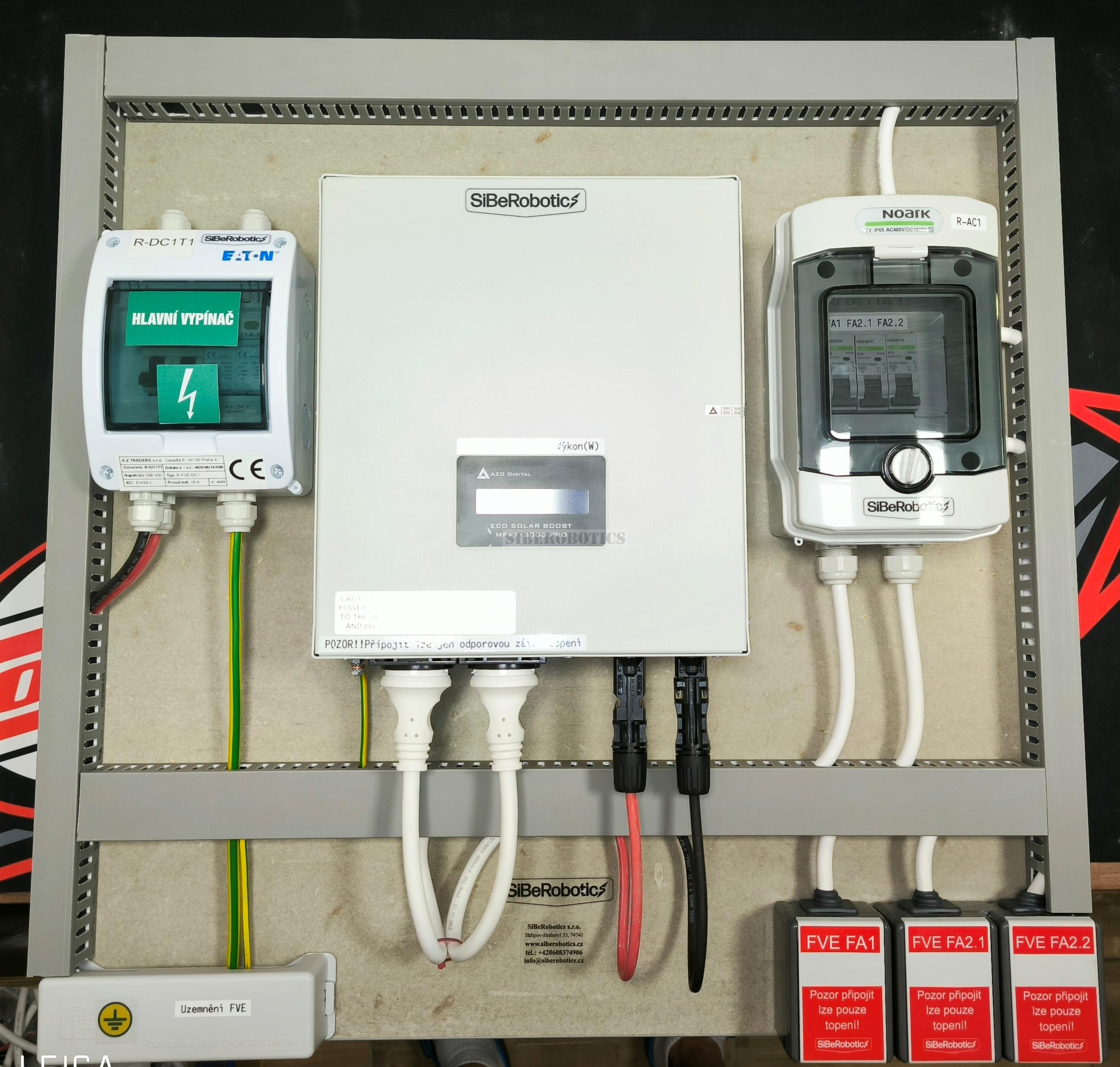

Zařízení obsahuje:

- FVE Rozvaděč DC1 s přepěťovou ochranou T1+T2 do 500V - 1 STRING (15A)

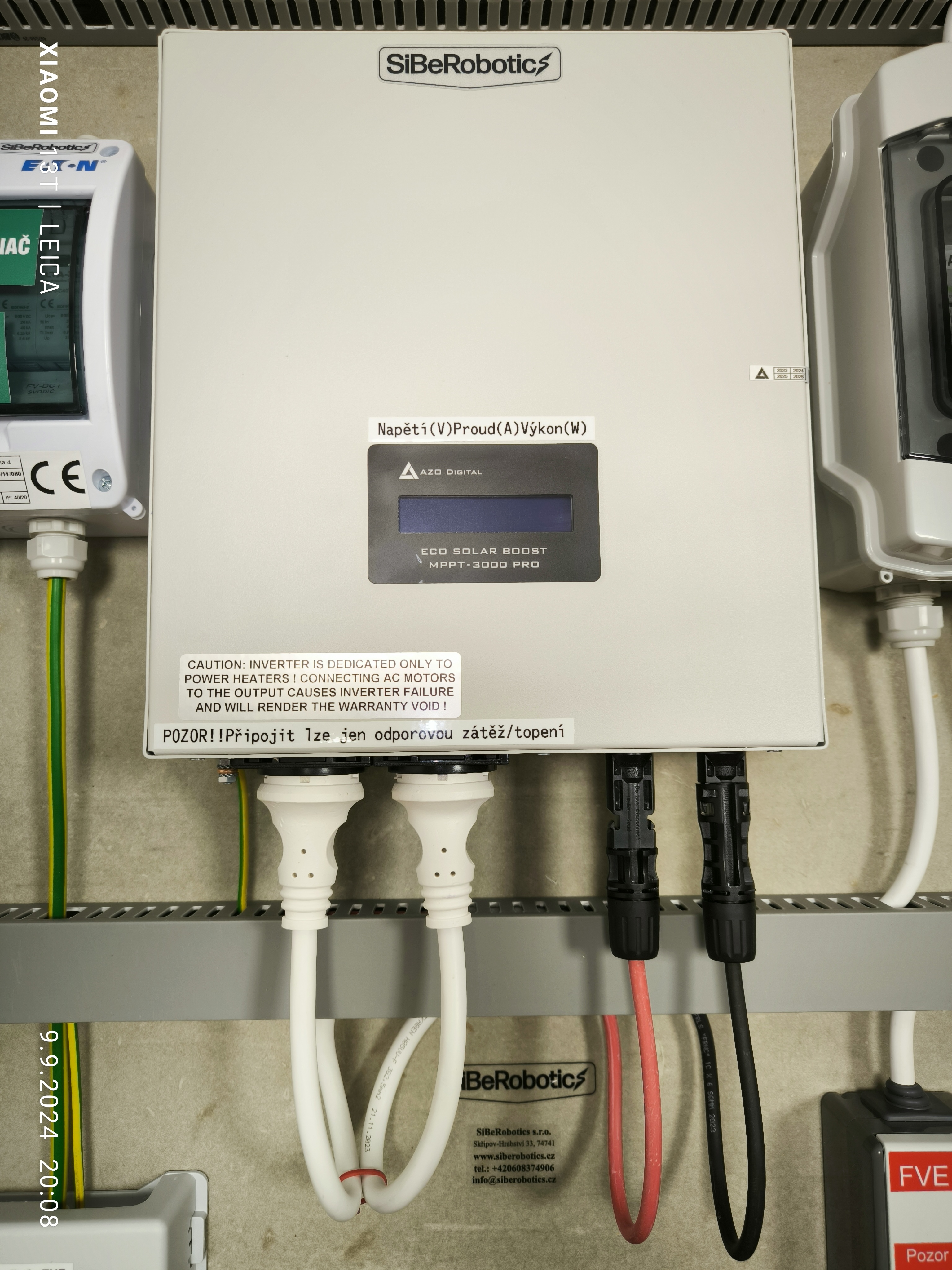

- Solární invertor ECO Solar Boost MPPT-3000 3,5kW PRO s diagnostikou výroby

- AC Rozvaděč s odděleným GND/N – 3x jistič 16A 1F

- AC svorkovnici pro připojení spotřebičů - oddělené GND/N – (2 x bojler/topení)

- AC Zásuvku 230V IP65 - pro připojení topení na využití přebytků FVE

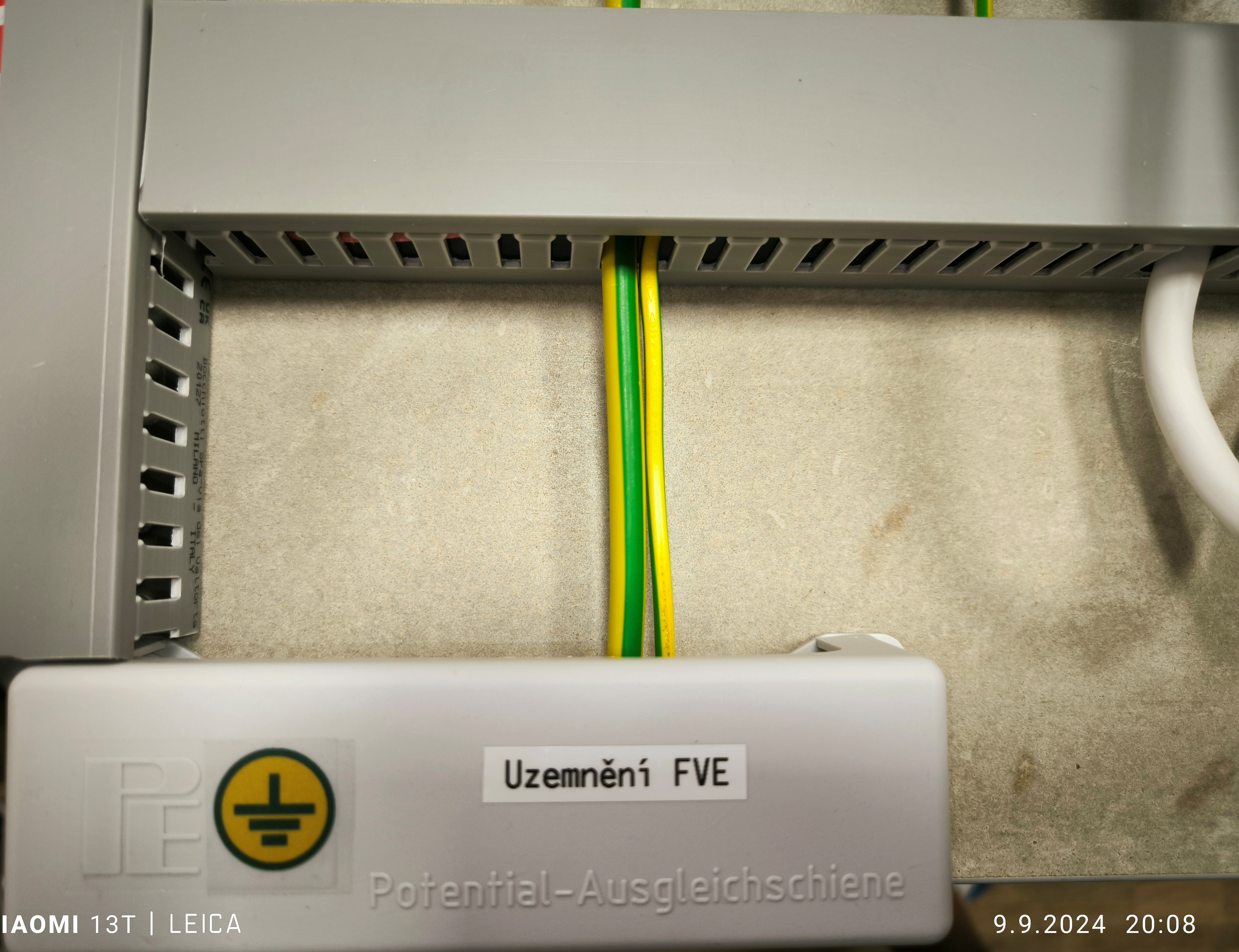

- Svorkovnici uzemnění FVE s pospojováním - nutno uzemnit

- Veškerá technologie je umístěna na nehořlavé desce o rozměru 625 x 625mm a tloušťce 20mm

Pokud se chystáte pořídit ohřev vody přes solární panely a vyřešit si tak ohřev vody po celý rok, tak tento střídač je ideální volbou.

Rádi Vám pomůžeme s navržením všech potřebných komponentů k tomuto způsobu ohřevu a topení.

Poskytneme Vám technickou podporu, aby jste zvládli systém instalovat svépomocí a můžeme Vám provést i konečné zapojení a kontrolu.

SiBeRobotics s.r.o je tady pro Vás a neváhejte nás kontaktovat.

Pomůžeme Vám: (tel: 608374906)

- vybrat vhodné panely pro Vaší realizaci
- navrhneme Vám kabeláž

- vysvětlíme Vám zapojení a možnosti řešení přebytků energie

- navrhneme Vám vhodnou konstrukci pro Vaší střechu a typ krytiny

Popis produktu:
Převodník ECO Solar Boost MPPT-3000 PRO umožňuje přímé použití systémů fotovoltaických panelů pro napájení odporových topných zařízení, jako jsou elektrokotle, topidla, topné rohože, ohřev vody atd.

Systém je jednoduchý , vyžaduje pouze připojení příslušného počtu (4 až 9 kusů) fotovoltaických panelů s provozním napětím cca 35V nebo odpovídajícím počtem panelů s jiným napětím a energetickým spotřebičem, např . elektrokotel, podlahové vytápění apod.

Konvertor ECO Solar Boost MPPT-3000 PRO je vybaven LCD displejem , který uživatele informuje o parametrech FV instalace, jako jsou:
napětí systému FV pole
elektřiny vyráběné FV panely
výstupní výkon
celková energie vyrobená v aktuální den
celkovou energii vyrobenou v předchozí den
celková vyrobená energie (měřeno od prvního zapnutí)
Displej navíc zobrazuje aktuální události a zjištěné nesrovnalosti ve formě textových zpráv .
LCD displej

Stejnosměrný proud generovaný v panelech, který nelze přivádět přímo do topných zařízení, se v měniči přeměňuje na střídavý proud , který lze použít k napájení topných zařízení.

Maximální výkon systému je 3,5kW , převodník má prioritní výstup číslo "1" a závislý výstup číslo "2".

Zařízení Vám umožní připojit dvě topná zařízení, například dva kotle, z nichž jeden bude topit jako první a druhý, když termostat prvního přestane přijímat energii z měniče. Díky implementované funkci MPPT se měnič automaticky přizpůsobí výkonu ohřívače a nastaví jeho pracovní bod tak, aby energie přijímaná ze systému fotovoltaických panelů byla maximální.

POZOR ! Topná zařízení s elektronickými regulátory lze napájet pouze z výstupu číslo 1 .

Tabulka zobrazená ve fotografiích, ukazuje způsob výběru optimálního ohřívačev závislosti na výkonu a napětí FV systému. Výběr optimálního ohřívače zaručuje nejvyšší účinnost FV systému pro ohřev vody.

Technické parametry:

- vstupní napětí [VDC]: 120 až 350 (VDC)
- výstupní napětí [VAC]: 120 až 350 (VAC)
- maximální výkon: 3,5 kW
- funkce MPPT: ANO
- připojení FV panelů: Sériově nebo sériově paralelně
- průběh napětí na výstupu: Modifikovaný sinus
- VAC výstup č. 1: Přednost
- VAC výstup č. 2: Závislá *
- ochrana pod / přepětí: ANO
- tepelná ochrana: ANO
- ochrana proti přetížení: ANO
- pracovní teplota: -25 °C ~ + 55 °C
- účinnost: > 96 %
- chlazení: Aktivní
- napájecí konektor: konektor MC4
