Solární regulátor MPPT VOLT GREEN BOOST PRO 4000 SINUS 4kW (pro fotovoltaický ohřev vody)

Kompletní specifikace

547304, 04280374

Solární měnič/regulátor MPPT VOLT GREEN BOOST PRO 4000 SINUS 4kW (pro fotovoltaický ohřev vody)

Funguje jako invertor, tedy mění stejnosměrné napětí přímo ze solárních panelů. Na vstupu do něj můžete přivést napětí v rozmězí 160-500V DC. Na výstupu je čistá sinusovka, díky které můžeme napájet mj. indukční motory v čerpadlech, klimatizacích a chladničkách bez použití bateriového uložiště.

Umožňuje připojit dva topné spotřebiče, například dva kotle. Oba se budou ohřívat současně. Díky použití technologie MPPT maximalizuje využití energie z fotovoltaických panelů a automaticky se přizpůsobuje příkonu spotřebiče.

Regulátor umí pracovat v čistě v ostrovním režimu (bez připojení 230 V AC, napětí z panelů musí být větší než 160V), ale také s dohřevem vody ze sítě - měnič má vstup i ze sítě 230V, pokud je tedy potřeba, můžete připojit nápájení spotřebičů na síť. Regulátor je vhodný do oblastí, kde není k dispozici připojení k veřejné síťi (chata, zahrada, ...).

Čím se vyznačuje solární střídač GREEN BOOST PRO 4000 SINUS?

Multifunkčnost (BYPASS) - střídač lze připojit jak k solárním panelům, tak k elektrické síti.

Čistý SINUS - střídač vytváří na svém výstupu "sinusové" napětí. Tímto způsobem může napájet indukční spotřebiče, jako je elektrické nářadí, klimatizace, chladničky, mrazničky atd.

Hlavní vlastnosti

•  Vstupní stejnosměrné napětí z panelů 160 až 500V DC.
•  Výstupní napětí 70 až 245V AC / 50Hz.
•  Maximální výkon 4000 Watt.
•  Průběh napětí čistá sinusovka.
•  MPPT/STABLE regulátor.
•  Zapojení fotovoltaických panelů - sériové.
•  Ochrany - přetížení, zkrat, tepelná, přepěťová.
•  Hliníkový obal.
•  LED displej.
•  Aktivní chlazení ventilátorem.
•  Minimální průměr kabelu přívodního kabelu od FV panelů je 4 mm2.

Jak funguje měnič VOLT GREEN BOOST 4000?


Stejnosměrný proud produkovaný solárními panely není vhodný pro přímé napájení topných zařízení. Měnič jej převádí na střídavý proud, který lze použít k napájení topných zařízení. Panely musí být zapojeny do série s celkovým Vmp (napětím naprázdno) do 500 V. Imp proud je 10A.

Solární střídač GREEN BOOST PRO 4000 SINUS má interní maximální ochranný výkon, který je 4kW, celkový výkon panelů by neměl překročit 4kW.

Obě zásuvky pracují současně s výkonem až 4 kW (celkem). Green Boost umožňuje připojit dva topné spotřebiče, například dva kotle. Oba se budou ohřívat současně.

2 režimy provozu

Režim STABLE - výstupní napětí je 230V AC (50Hz) a je udržováno, když je ze solárních panelů získáván dostatečný výkon, což v praxi znamená, že když panely generují dostatek energie, střídač udržuje stabilní napětí na výstupu. Pokud je ovšem výkon z panelů příliš nízký, zařízení nebude dodávat energii do výstupních zásuvek - zabrání tak neefektivnímu provozu systému.

Režimu MPPT (sledování maximálního bodu výkonu) - výstupní napětí může oscilovat/kolísat mezi 70-245V AC (50Hz), takže při nízkém výkonu ze solárních panelů (slabé sluneční světlo) bude dodávat energii do výstupních zásuvek v rozmezí 70V - 245V AC a zajistí tak nepřetržitý provoz připojených topných zařízení. Systém je v tomto režimu flexibilnější a odolnější vůči měnícím se povětrnostním podmínkám, což zvyšuje jeho účinnost a použitelnost.

Jaká zařízení umožňuje měnič napájet?


• Elektrické kotle
• Radiátory
• Elektrické ohřívače
• Elektrické rohože
• Podlahové vytápění


Popis systému a dvou výstupů

Systém je velmi jednoduchý a funkční. Je zapotřebí fotovoltaické panely, které budou zapojeny do série a jejich celkové stejnosměrné napětí (DC) bude v rozsahu od 160V do 500V a maximálním výkonu 4000W.

Při detekci napětí z fotovoltaických panelů se střídač automaticky zapne. To bude potvrzeno indikační LED diodou.

Po připojení napětí z fotovoltaické instalace (160 V - 500 V DC) střídač zkontroluje přítomnost spotřebičů. Obě zásuvky mohou pracovat současně. To vám umožní připojit a provozovat dvě topná zařízení až do maximálního výkonu systému 4000W.

Díky implementované funkci MPPT se měnič automaticky přizpůsobí výkonu ohřívače a nastaví jeho pracovní bod tak, aby energie přijímaná ze systému fotovoltaických panelů byla maximální.

Co se stane, když maximální stejnosměrný proud z panelu překročí 10A za slunečného počasí?

Pokud to chcete zjistit, určitě se podívejte na video.

Stručně na příkladu

Připojíme-li k měniči:

Ochrany

• ochrana proti přetížení
• ochrana proti zkratu
• tepelná ochrana (100 °C)
• ochrana přepěťová

Zařízení má navíc vnitřní ochranu maximálního výkonu, který je 4kW (celkový výkon panelů by neměl přesáhnout 4kW).

LED displej

Střídač Green Boost je vybaven LED displejem, který uživatele informuje o parametrech FV instalace:

• SOLAR STATUS – když je FV napětí větší než 80% jmenovitého napětí zařízení, indikátor se rozsvítí. Jinak bude blikat
• PRIMÁRNÍ VÝSTUP – svítí, když je zásuvka 1 funkční
• SEKUNDÁRNÍ VÝSTUP – svítí, když je zásuvka 2 funkční
• PV VOLTAGE – skutečné vstupní napětí FV
• PV CURRENT – aktuální vstupní proud PV
• OUTPUT VOLTAGE – stav výstupního napětí, zobrazuje aktuální výstupní napětí převodníku
• REŽIM MPPT – svítí, když je zvolen provozní režim MPPT
• OVER HEAT – svítí, když se zařízení přehřívá
• SYSTEM FAULT – svítí, když je FV napětí příliš vysoké, nebo střídač nefunguje správně (trvalé světlo), nebo varuje před přetížením (kontrolka bliká)

Kolik fotovoltaických panelů potřebuji ?

Při výběru fotovoltaických solárních panelů dodržte několik zásad. Pokud budete vybírat typ a počet panelů, tak když budete mít méně panelů tak s větším napětím, když více panelů tak s nižším napětím. Pozor - nepodceňujte ochranu přepětím, odpojovač DC, pojistkovou ochranu a uzemnění.

Celkový výkon panelů by měl být cca shodný nebo vyšší jako je příkon spirály v bojleru. Je důležité nepřetěžovat spirálu vysokým napětím.

Při nižším výkonu bude vše fungovat také, ale sníží se šance na plné nahřátí čistě z panelů v zatažených dnech. Obvláště pak v zimním období.

Počet panelů (zapojené v sérii/za sebou) volte takový, aby panely v součtu poskytovaly přibližně napětí spirály.

Maximální napětí panelů (Vmax) bez zatížení (napětí naprázdno – Voc) nesmí ani v mrazu (při teplotě -10°C je napětí každého panelu o cca 12% vyšší než Voc), kdy je napětí znatelně vyšší, překročit maximální dovolené vstupní napětí měniče!

Technické parametry

• Vstupní napětí (DC): 160V až 500V (Voc nesmí překročit max.povolenou hodnotu napětí na vstupu)
• Výstupní napětí (AC): 70V až 245V
• Průběh výstupního napětí: čistá sinusovka
• Frekvence výstupního napětí: 50Hz
• Maximální výstupní výkon z regulátoru: 4000W
• Maximální výkon FV panelů: 4000W
• Maximální proud z FV panelů (Imp): 15A (regulátor interně omezí proud na 10A)

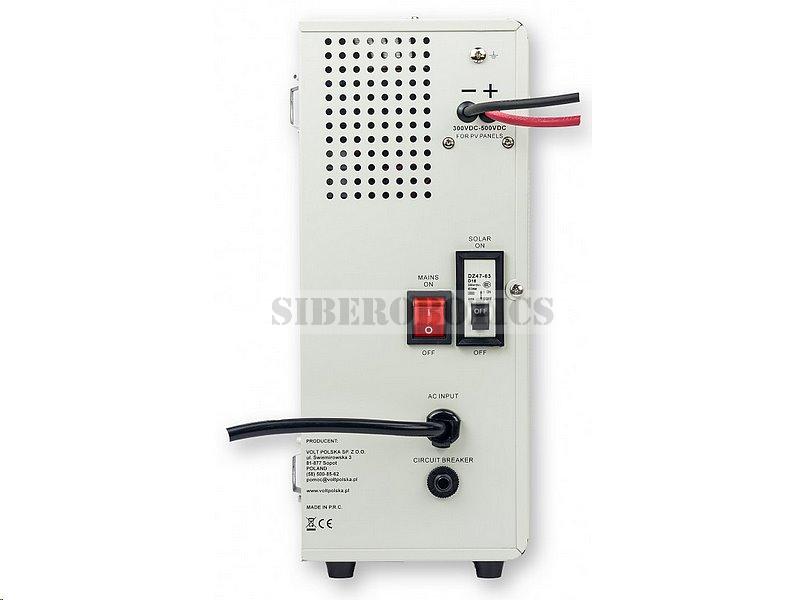

• Napájecí konektor (vstup): MC4

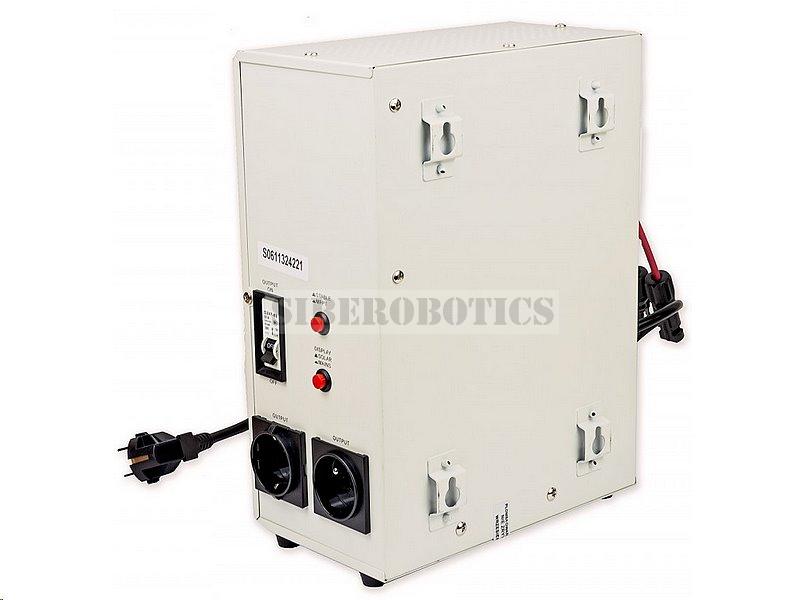

• AC výstup: 2x zásuvka 230V AC (1x Schuko a 1x se zemnícím kolíkem)
• Pracovní teplota: –25 °C ~ +55 °C
• Účinnost: > 94%
• Displej: LED
• Výstražný systém: zvukové a světelné signály
• Pracovní režim: MPPT / STABLE
• Chlazení: aktivní (ventilátor)
• Stupeň krytí : IP20
• Pouzdro: hliník
• Rozměry střídače: 311 × 232 × 140 mm
• Hmotnost střídače: 4.7 kg
• Rozměry balení: 400 × 330 × 205 mm
• Hmotnost balení: 6 kg

Balení obsahuje

• 1x GREEN BOOST PRO 4000 SINUS
• 4x Šroub + hmoždinka
• 1x Manuál

• Délka napájecího AC kabelu: 80 cm
• Délka kabelu s MC4 konektory: 25 cm

UPOZORNĚNÍ:

Zařízení smí instalovat pouze oprávněná osoba (osvědčení z vyhlášky č. 50/1978 Sb. a elektromontér fotovoltaických systémů(26–014-H). Nesprávné nastavení parametrů měniče může vést k jeho poškození. Reklamace z důvodu nesprávného nastavení nemohou být akceptovány.
